고압 용도에 적합한 스테인리스 스틸 무이음관 선택 방법
고압 용도에 적합한 스테인리스 스틸 무이음관 선택 방법
올바른 것을 선택하세요스테인리스강 이음매 없는 파이프고압용 배관을 선택할 때는 단순히 벽 두께를 늘리거나 스테인리스강 등급을 높이는 것만으로는 충분하지 않습니다. 올바른 선택은 설계 압력, 작동 온도, 배관 크기, 부식 조건, 재료 강도, 벽 두께, 적용 가능한 규정 및 검사 요건에 따라 달라집니다.
대부분의 프로젝트에서 엔지니어는 실제 사용 조건을 먼저 파악한 후 필요한 재료와 치수를 결정해야 합니다.고압 스테인리스강 파이프설계 온도에서 충분한 압력 용량을 갖추어야 하며, 동시에 공정 매체에 대한 저항력도 가져야 합니다.
가장 안전한 방법은 압력만을 기준으로 선택하는 것이 아니라 전체 엔지니어링 사양에 맞는 파이프를 선택하는 것입니다.
고압 환경에 적합한 재질과 등급은 무엇일까요?
첫 번째 질문은 간단합니다. 어떤 등급을 사용해야 할까요?스테인리스강 이음매 없는 파이프고압 조건에서 작동 가능할까요? 답은 압력, 온도, 부식 노출 정도 및 공정 매체의 조합에 따라 달라집니다.
304 및 304L은 일반적인 부식 환경에 적합한 소재이며, 316 및 316L은 염화물 함유 환경에 대한 내성이 더욱 요구될 때 고려됩니다. 강도 또는 내식성 요구 사항이 표준 오스테나이트계 스테인리스강보다 높을 경우에는 고합금 또는 듀플렉스 스테인리스강이 더 적합할 수 있습니다.
이것이 바로 그 이유입니다.고압용 스테인리스강 이음매 없는 파이프압력 요구사항만으로 선택해서는 절대 안 됩니다. 온도는 허용 응력에 상당한 영향을 미칠 수 있으며, 염화물, 산, 수소 함유 환경 및 기타 공정 조건은 부식 성능에 영향을 줄 수 있습니다.
ASTM A312/A312M은 고온 및 일반 부식 환경에 사용되는 이음매 없는 파이프, 용접 파이프 및 고강도 냉간 가공된 오스테나이트 스테인리스강 파이프에 대한 규격입니다. 이 규격에는 화학 조성, 인장 특성, 열처리, 기계적 시험, 그리고 수압 시험 또는 비파괴 전기 시험에 대한 요구사항이 포함됩니다.
또한 중요한 부식 문제도 고려해야 합니다. AMPP는 오스테나이트 스테인리스강에서 염화물 응력 부식 균열이 염화물, 산소 및 고온 환경에서 인장 응력 하에서 발생할 수 있으며, 전체적인 금속 손실은 제한적일 수 있지만 심각한 균열이 발생할 수 있다고 지적합니다.
적절한 등급 선택의 이점은 단순히 강도 향상에만 있는 것이 아닙니다. 재료의 특성과 실제 사용 환경 간의 더 나은 조화를 이룰 수 있다는 장점이 있습니다.
압력 등급과 벽 두께는 파이프 선택에 어떤 영향을 미칠까요?
어떻게 알 수 있나요?스테인리스강 이음매 없는 파이프필요한 압력을 안전하게 견딜 수 있을까요? 답은 설계 압력과 온도에서 시작하지만, 계산에는 재료의 허용 응력, 외경, 벽 두께, 해당되는 경우 용접 계수, 부식 허용치 및 적용되는 배관 규정도 포함됩니다.
더 두꺼운 파이프를 사용하는 것이 무조건 정답은 아닙니다. 벽 두께를 늘리면 내경이 줄어들고 무게가 증가하며 유량에 영향을 미치고 설치 요구 사항이 변경될 수 있습니다. 올바른 해결책은...스테인리스강 파이프 벽 두께따라서 해당 설계 계산 및 치수 표준에서 도출되어야 합니다.
그만큼스테인리스강 파이프 압력 등급또한 실제 설계 온도에서 평가해야 합니다. 상온에서 적합해 보이는 파이프라도 재질 강도가 온도에 따라 변하기 때문에 고온에서는 허용 압력이 달라질 수 있습니다.
벽 두께를 추측하는 대신 계산하는 것의 이점은 안전, 무게, 비용 및 설치를 더 잘 관리할 수 있다는 것입니다. 또한 흔히 발생하는 조달 오류, 즉 프로젝트의 실제 설계 조건을 충족하는지 확인하지 않고 명목상의 규격만 구매하는 것을 방지할 수 있습니다.
어떤 표준 및 검사 요건을 확인해야 할까요?
겉보기에 비슷한 두 가지가 왜 다를 수 있을까요?스테인리스강 이음매 없는 파이프제품마다 고압 환경에 적합한 정도가 매우 다를 수 있습니다. 이러한 차이는 표준, 테스트, 추적성, 제조 조건 또는 승인 요구 사항에 있을 수 있습니다.

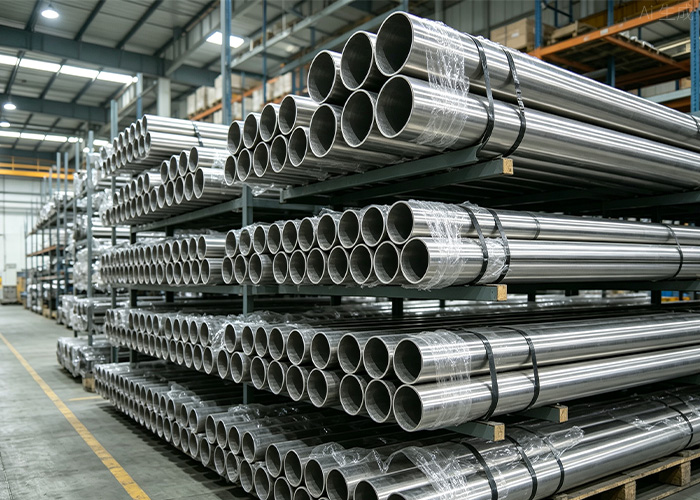

신뢰할 수 있는 명세서에는 재료 표준과 프로젝트 코드가 명시되어 있어야 합니다. 예를 들어,ASTM A312 스테인리스강 파이프이 규격은 오스테나이트 스테인리스강 배관 용도에 맞게 설계되었으며, 화학적 조성, 열처리, 기계적 특성, 치수 및 시험에 대한 요구 사항을 포함합니다.
파이프라인 운송 프로젝트의 경우, ISO 3183:2019는 석유 및 천연가스 파이프라인 운송 시스템에 사용되는 이음매 없는 강관과 용접 강관에 대해 PSL 1과 PSL 2의 두 가지 제품 사양 수준을 정의합니다. ISO는 2026년 검토에서 2019년판을 최신 표준으로 확정했습니다.
이러한 요구 사항은 그 이유를 보여줍니다.고압 스테인리스강 파이프상업적 설명보다는 완전한 사양서를 기준으로 구매해야 합니다.
검사는 치수 검사, 기계적 시험, 수압 또는 비파괴 검사 요건, 화학적 검증, 표면 상태, 열처리 및 재료 추적성을 포함하여 프로젝트에 중요한 요구 사항을 모두 포괄해야 합니다.
장점은 분명합니다. 구매자는 납품된 파이프가 기술적으로 승인된 제품과 동일한지 확인할 수 있습니다.
산업 현장의 증거는 선정에 어떤 영향을 미칠까요?
고압 배관 선택은 단순히 제품 라벨이 아니라 측정 가능한 엔지니어링 요구 사항에 따라 결정됩니다.
ASTM A312는 TP304, TP304L, TP316, TP316L과 같은 일반적인 제품군 및 고온 등급을 포함한 오스테나이트계 스테인리스강 파이프 등급을 다룹니다. 이 규격의 요구 사항에는 화학적 조성, 인장 특성, 열처리, 기계적 시험, 압력 또는 비파괴 검사가 포함됩니다.
ASME B31.3은 공정 배관 설계에 대한 공인된 프레임워크를 제공하며 압력 설계 고려 사항을 포함합니다. 이는 다음을 의미합니다.스테인리스강 파이프 압력 등급압력은 일반적인 온라인 압력 차트에서 가져오는 것이 아니라 해당 설계 프레임워크 내에서 결정되어야 합니다.
AMPP는 또 다른 중요한 점을 강조합니다. 염화물 응력 부식 균열은 인장 응력, 염화물, 산소 및 온도의 복합적인 영향으로 오스테나이트 스테인리스강에서 발생할 수 있습니다. 심각한 균열은 전체적인 금속 손실이 크지 않더라도 발생할 수 있습니다.
파이프라인 적용 분야의 경우, ISO 3183:2019는 석유 및 천연가스 운송 시스템에 사용되는 이음매 없는 강관 및 용접 강관에 대한 PSL 1 및 PSL 2 요구 사항을 규정합니다.
이러한 요구사항들을 종합해 보면, 재료 등급, 벽 두께, 설계 조건, 부식 환경, 시험 및 추적성을 하나의 선정 과정에서 고려해야 한다는 것을 알 수 있습니다.
BEILAI는 스테인리스강 파이프 관련 요구사항을 어떻게 지원할 수 있을까요?
BEILAI의 스테인리스 스틸 무이음관 제품군은 외경(OD)을 기준으로 다양한 크기를 제공합니다.6mm ~ 630mm그리고 벽 두께는0.8mm ~ 50mm공개된 범위에는 TP304, 304L, 304H, 310S, 310H, 316, 316L, 347 및 347H와 같은 ASTM/ASME A/SA312 등급과 A/SA790 및 A/SA789에 따른 듀플렉스 등급이 포함됩니다.
또한, 회사 측은 프로젝트 요구 사항에 따라 맞춤형 크기, 재질 및 표면 처리가 가능하다고 밝혔습니다. 주요 적용 분야로는 석유화학, 에너지 및 전력, 제조 및 기타 산업 시스템이 있습니다.
기술적인 측면에서 구매자에게 중요한 질문은 공급업체가 단순히 특정 등급을 제공하는 것보다는 승인된 사양을 충족할 수 있는지 여부입니다.
따라서 고압적인 프로젝트의 경우, 견적 요청서(RFQ)에는 재료 표준, 등급, 외경(OD) 등이 포함되어야 합니다.스테인리스강 파이프 벽 두께길이, 설계 압력, 설계 온도, 시험 요구 사항, 문서화 및 적용 가능한 코드.
그 정보는 엔지니어링 팀과 제조업체 모두에게 견적 및 생산을 위한 명확한 근거를 제공합니다.
자주 묻는 질문
고압 용도에 가장 적합한 스테인리스강 파이프는 무엇입니까?
모든 용도에 가장 적합한 단일 등급은 없습니다. 선택은 압력, 온도, 부식 환경, 공정 매체 및 설계 규정에 따라 달라집니다. 304/304L 및 316/316L이 일반적으로 선택되며, 더욱 까다로운 조건에서는 듀플렉스 또는 고합금 등급이 필요할 수 있습니다.
스테인리스강 파이프의 압력 등급은 어떻게 결정되나요?
그만큼스테인리스강 파이프 압력 등급설계 압력, 설계 온도, 재료 허용 응력, 파이프 치수, 벽 두께 및 관련 규정을 종합적으로 고려하여 결정해야 합니다. 단순히 명목상의 파이프 크기나 일반적인 압력표에만 의존해서는 안 됩니다.
고압 배관에 필요한 벽 두께는 얼마입니까?
필수스테인리스강 파이프 벽 두께해당 엔지니어링 계산 결과를 바탕으로 도출해야 합니다. 설계 압력, 온도, 직경, 허용 응력, 부식 허용치 및 관련 규정 요건 모두 결과에 영향을 미칩니다.
고압 스테인리스강 파이프는 어떤 시험을 거쳐야 합니까?
규격에 따라 화학 분석, 인장 시험, 편평 시험, 수압 시험, 비파괴 검사, 치수 검사 및 열처리 검증 등의 시험이 포함될 수 있습니다. ASTM A312 규격에는 기계적 시험과 수압 시험 또는 비파괴 전기 시험이 포함됩니다.
구매자는 견적 요청서(RFQ)에 무엇을 포함해야 할까요?
표준, 등급, 파이프 크기를 명시하십시오.스테인리스강 파이프 벽 두께길이, 설계 압력, 설계 온도, 사용 매체, 시험 요구 사항, 인증서, 추적성 및 적용 가능한 설계 코드.
결론
선택하는 것스테인리스강 이음매 없는 파이프고압 환경에 적합한 스테인리스강을 선택하려면 단순히 강도가 높은 스테인리스강을 고르는 것 이상의 요소가 필요합니다. 압력, 온도, 부식 조건, 치수, 벽 두께, 설계 기준, 시험 및 추적성 등 모든 요소가 조화롭게 작용해야 합니다.
EPC 계약업체, 석유 및 가스 회사, 화학 공장, 발전소 및 기술 구매 담당자에게 가장 적합한 사양은 배관과 실제 작동 조건을 명확하게 연결하는 사양입니다.
만약 당신이 소싱을 하고 있다면고압용 스테인리스강 이음매 없는 파이프등급, 크기, 벽 두께, 설계 압력, 온도, 적용 표준 및 검사 요구 사항을 제공해야 합니다. 이를 통해 제조업체는 적합한 솔루션을 평가할 수 있는 명확한 기술적 근거를 확보할 수 있습니다.
